Назначение и область применения

Монтаж отопительных конвекторов  может быть выполнен в двухтрубных и однотрубных системах водяного отопления зданий различного назначения и высотности с вертикальным или горизонтальным расположением трубопроводов. Конвекторы могут применяться в насосных системах отопления.

Конвекторы предназначены для применения исключительно во внутренних помещениях (например, в жилых и офисных помещениях, выставочных залах и т.д.) и монтируются в конструкции пола вдоль окон и стен отапливаемых помещений. Категорически нельзя монтировать конвектор туда, где предполагается мебель, например, шкаф или диван: прибор отопления просто не будет работать.

Варианты размещения относительно окна внутрипольного конвектора с принудительной конвекцией

У владельцев конвекторов с принудительной конвекцей часто возникает вопрос: как монтировать прибор - вентилятором к окну, или от окна? Отвечаем: можно и так, и так, в зависимости от того, какую задачу Вы ставите перед прибором отопления. Вариантов два:

• К окну ставим теплопакет, вентилятор - к помещению. Задача: создать тепловой барьер у окон. В этом случае вентилятор втягивает воздух из помещения, направляет на теплопакет, теплый воздух нагревает поверхность стекла. Циркуляция воздушного потока конвекторов схожа с циркуляцией классических настенных приборов, располагаемых под окнами. Данное размещение целесообразно для жилых помещений с небольшим объемом остекления, с длительным нахождением людей, работой электроприборов (компьютеры и т.д.).

• К окну ставим вентилятор, теплопакетом - к помещению. Задача: отопление помещения и защиты от конденсата. В этом случае вентилятор втягивает холодный воздух, поступающий от окна, направляет на тплопакет. Основной объем нагретого воздуха поступает вглубь помещения.  Данное размещение целесообразно для помещений с большой площадью остекления, либо интенсивным воздухообменом (коридоры, вестибюли).

Требования к теплоносителю и материалам трубопроводов для подвода теплоносителя в отопительный прибор

Вода, используемая в качестве теплоносителя должна быть свободной от примесей, таких, как взвешенные частицы и активные вещества.

Параметры теплоносителя должны соответствовать нормам:

Допускается в качестве теплоносителя использовать незамерзающие жидкости на основе этиленгликоля и пропиленгликоля. Заполнение системы антифризом допускается не ранее, чем через 2-3 дня после ее монтажа.

Трубопроводы для систем отопления с конвекторами следует предусматривать из  стальных, медных, полимерных (в том числе металлополимерных) труб, разрешенных к применению в строительстве. Трубопроводы из полимерных труб следует выбирать с учетом изменяющихся в течение отопительного периода параметров теплоносителя (температуры, давления) и соответствующего им срока службы.

Подготовка изделия к монтажу

Монтаж конвекторов в системах водяного отопления должен быть произведен согласно теплотехническому проекту, созданному проектной организацией и заверенному организацией, ответственной за эксплуатацию системы отопления помещения в соответствии со строительными нормами и правилами.

Конвекторы поставляются в сборе, упакованными в полиэтиленовую пленку и картонную коробку вместе с сопроводительной документацией. Конвекторы, длиной более 3 м поставляются из 2-х частей.

Следует соблюдать требования манипуляционных знаков на упаковке. Запрещается вытягивать конвектор с торца упаковки и извлекать прибор без полного раскрытия упаковки.

Перед монтажом следует убедиться в правильности расположения теплоподводящих и теплоотводящих трубопроводов, соответствии межосевых расстояний, левом и правом подключении. Важно! Необходимо проследить, чтобы конвектор не соприкасался с силовыми и сигнальными кабелями.

Монтаж внутрипольного конвектора

Внутрипольные конвекторы предназначены для установки, как в подготовленную нишу (с последующей заливкой бетонной стяжки), так и в фальшполы. Монтаж конвектора должен быть произведен с обязательной возможностью перекрывания входа и выхода теплоносителя.

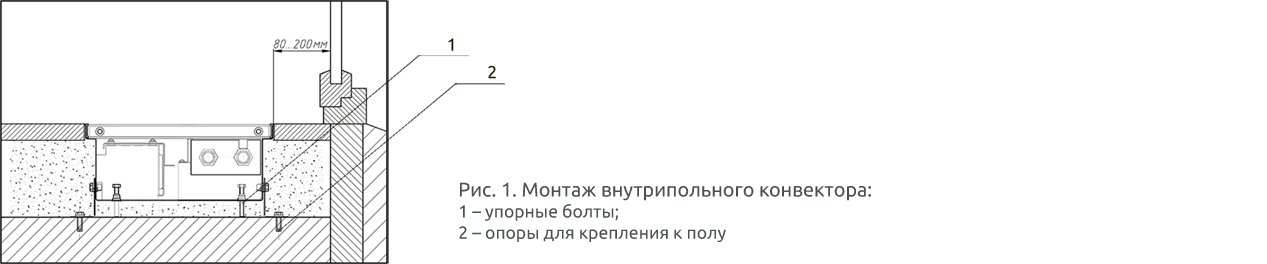

Размещение и монтаж внутрипольного конвектора в нишу пола

Гидравлическое подключение к системе

• Для конвектора длиной более 3 м при помощи медных труб и обжимных фитингов из комплекта монтажных частей, соединить теплообменники секций (рис. 2, 3). Для этого необходимо через отверстие в корпусе вставить трубки в патрубки теплообменников, закрутить гайки рукой до упора, после этого гаечным ключом завернуть гайки на 1¼ оборота.
• Выполнить соединение конвектора с подводящим и отводящим трубопроводами системы отопления.

  ВНИМАНИЕ! При соединении конвекторов с подводками следует соблюдать осторожность. Во избежание деформирования тонкостенных медных труб теплообменника и латунных присоединительных патрубков необходимо удерживать шестигранник патрубков гаечным ключом.

Конвекторы, предназначенные для работы во влажных помещениях, оснащены дренажными патрубками ø16 мм, позволяющими присоединиться к канализации, водостоку или другим системам.

Заливка бетонной стяжки

Пустое пространство вокруг конвектора и под ним необходимо залить жидким бетонным раствором на 1/3 высоты конвектора таким образом, чтобы пустот под конвектором не оставалось. Далее залить оставшиеся 2/3 высоты конвектора густым бетонным раствором, при этом во избежание деформации корпуса необходимо проверить наличие установленных распорных планок.

Размещение и монтаж внутрипольного конвектора в фальшпол

Принцип монтажа внутрипольного конвектора в фальшпол аналогичен монтажу в нишу пола, за исключением процесса заливки бетонной стяжкой.

Установка декоративного профиля окантовки корпуса

После укладки напольного покрытия щель между покрытием и конвектором рекомендуется заполнить силиконовым герметиком. При исполнении конвектора с F-образной окантовкой установить их сверху по периметру корпуса (рис. 4). П-образный профиль поставляется уже в собранном виде с корпусом конвектора.

Установка запорно-регулирующей арматуры

Термостатический элемент устанавливается вместо защитного колпачка регулировочного клапана после предварительной настройки и окончания отделочных работ.

Монтаж термостатического клапана

Термостатический клапан устанавливается на подающем трубопроводе прибора отопления (с протоком в направлении стрелки на корпусе). Ось штока клапана для обеспечения оптимальной регулировки комнатной температуры должна находиться в горизонтальном положении.

Термостатический элемент, расположенный на стене и соединенный с клапаном капиллярной трубкой, не должен подвергаться воздействию прямых солнечных лучей и дополнительных источников тепла.

Настенный термостат для приборов с принудительной конвекцией устанавливается в том же помещении, где и сам внутрипольный конвектор, на одной высоте с остальными выключателями. Конвектор и термостат соединяются в соответствии со схемой электроподключений.

Удаление воздуха

При первом запуске в работу необходимо выполнить обезвоздушивание прибора из воздухоспускного клапана. Для этого свободный конец пластиковой трубки опустить в заранее приготовленную емкость для слива воды. Ключом воздухоспускного клапана отвернуть воздухоспускной клапан на 1-1,5 оборота. После того, как из трубки вода пойдет сплошной струей без пузырьков воздуха, воздухоспускной клапан закрыть.

До окончания отделочных работ закрыть конвектор сверху защитной крышкой (заказывается отдельно), можно использовать упаковочную коробку или подручные материалы.
