Выбор продукции

Высота, мм

Глубина, мм

Длина, мм

Тип подключения

Параметры теплоотдачи, Вт

285

В наличии

11246 руб

* На сайте указаны розничные цены, для получения персонального предложения обратитесь к нашим менеджерам

Тип: ПКН 104A

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Расчет тепло- и холодопроизводительности

Отопление

Температура на входе (°C)

Температура на выходе (°C)

Температура воздуха в помещении (°C)

Ступень переключения
Tеплопроизводительность [W]
Объемный расход [л/ч]
Сопротивление водяного контура [Па]

Распечатать

Описание

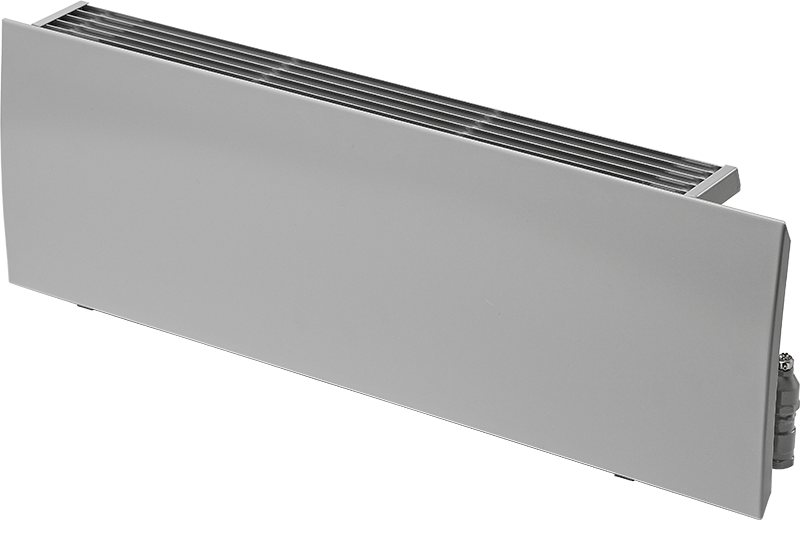

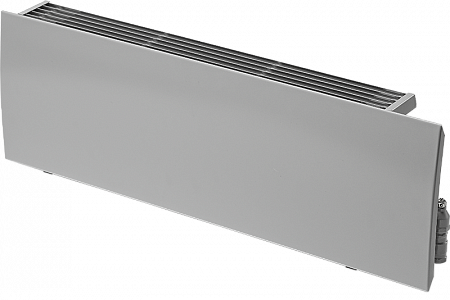

Конвектор предназначен для использования в системах водяного отопления жилых и общественных зданий. Допускается эксплуатация в системах водяного отопления с температурой теплоносителя до 120°С и избыточным давлением теплоносителя до 1,0 МПа ( 10 кгс/см²). Эксклюзивный дизайн прибора выполнен в студии Артемия Лебедева.

Конвектор производится в концевой и проходной модификациях, с боковым и донным (нижним) расположением присоединительных патрубков, в том числе со встроенными термостатами для однотрубных и двухтрубных систем отопления у концевых модификаций. Конструкция конвектора "Атолл" представляет собой стойкий к коррозии теплообменник, состоящий из медной трубы и алюминиевых пластин оребрения, а также кожуха из оцинкованной стали, окрашенного методом порошкового напыления. Кожух представляет собой лицевую панель из оцинкованной стали, которая дополнительно может комплектоваться боковинами. Кожух прибора съемный, что облегчает монтаж конвектора и уход за ним.

Конвектор укомплектован клапаном воздухоудаления и кронштейнами.

Возможно исполнение конвекторов с термостатическим клапаном:

Комплект терморегулирующей арматуры (клапан термостатический, элемент термостатический) - 3 400 руб.
Клапан термостатический - 2 000 руб.
Элемент термостатический - 1 400 руб.

Стандартные цвета:

RAL 9016, RAL 7021, RAL 1013, RAL 9006.
Наценка за 1 нестандартный цвет - 20%.
Наценка за 2 и более нестандартных цвета - 30%.

Цена комплекта боковин

h 150 мм	h 250 мм	h 350 мм	h 450 мм	h 550 мм	h 650 мм
600 руб.	720 руб.	840 руб.	960 руб.	1080 руб.	1200 руб.

Характеристики

Qну при ΔT=50	183
Qну при ΔT=60	233
Qну при ΔT=70	285
Высота, мм	150, 250, 350, 450, 550, 650
Глубина, мм	119, 128, 131, 135, 220, 221, 228, 231
Длина, мм	450 - 2550
Тип монтажа	настенный
Межосевое расстояние подключения, мм	ПКН - 50
Температура теплоносителя, °С	max 130 (для Т1 (Т2) - max 120
Испытательное давление, МПа	2,4
Исполнение	Концевое исполнение (возможны другие варианты подключения)
Подключение	Донное и боковое подключение - резьба G1/2, внутренняя
Рабочее давление, МПа	max 16
Тип конвекции	естественная
Гарантия, лет	10
